新HiPIMS放电模式制备薄膜表面粗糙度仅为4.123nm
-引言- 为获得HiPIMS的高离化率-高沉积速率技术特征,我们在研究中提出一种新型的HiPIMS放电模式,即电-磁场协同增强HiPIMS技术,该技术以外置电场和磁场双场协同增强常规HiPIMS放电,增加溅射粒子离化率,改善薄膜的的沉积速率,制备的膜层性能优异。
-点睛-
(E-MF)HiPIMS技术具有更高的系统粒子离化率和等离子体密度,极大促进成膜粒子的扩散性和流动度,利于制备出光滑平整的薄膜,有效的降低了摩擦系数。
-内容-
相比HiPIMS制备的CrAlN薄膜,采用(E-MF)HiPIMS技术获得的CrAlN薄膜表面更加光滑、平整、致密,并且膜层表面无明显凹坑与凸起等缺陷。

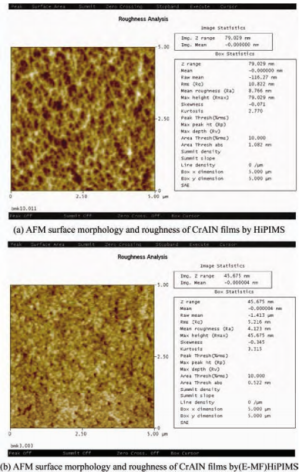

图1 薄膜的表面形貌及表面粗糙度
AFM二维形貌图导出的薄膜表面粗糙度仅为4.123nm,远小于常规HiPIMS条件下的薄膜表面粗糙度8.766nm,表现为高质量优质膜层。

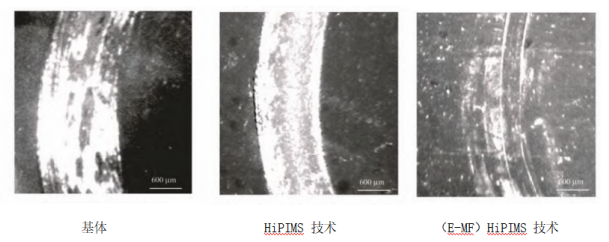

图2 不同情况下摩擦因数及磨痕形貌
(E-MF)HiPIMS技术的放电脉冲电流较大,基体离子束流能量密度更高,所制备的薄膜更加光滑、平整、致密,有利于获得高硬耐磨硬质薄膜。具有更加致密紧实的内部结构组织,有利于获得更加优异的耐腐蚀性能。
-结论-
1.新HiPIMS放电模式技术制备的薄膜表面更加光滑,表面粗糙度仅为4.123nm。
2.新HiPIMS放电模式技术制备薄膜样品的摩擦因数显著降低,也有着很好的耐腐蚀性能。
-参考文献-
李春伟,田修波.电-磁场协同增强HiPIMS技术的CrAl靶放电行为及CrAlN薄膜制备[J].中国表面工程,2022,35(05):155-162.
