HiPIMS中不同脉冲波形制备氧化铌薄膜

引言



在Nb靶氧反应溅射时,用合适的HiPIMS脉冲波形可以抑制进气迟滞回线,在没有气体控制器下同样能保证工艺稳定性。




点睛


通过HiPIMS反应溅射制备Nb2O5,并和DC制备膜层进行比较,HiPIMS制备的膜层工艺更加稳定,膜层致密,折射率更高,沉积速率还高。




内容



用5cm直径的Nb靶材,用HiPIMS,MPPMS和DC电源做对比测试不同电源模式下的氧气进气迟滞回线测试,如下图;


图1不同制备技术下的氧气迟滞曲线与溅射速率


a)为测试增加氧气和降低O2时,不同电源功率变化(电压变化)曲线,DC溅射时存在明显的迟滞现象,氧气工艺窗口非常窄,从金属态到中毒态只有1sccm的氧含量变化,而MPPMS和HiPIMS加氧气的工艺窗口非常大,不容易中毒。

b)NbO溅射速率与O2含量,DC溅射中毒之后,溅射速率从最高直线下降,而HiPIMS充氧含量对溅射速率影响不大,没有明显台阶,相对于MPPMS技术,其溅射速率更高;

   测试不同溅射模式和氧含量下的,辉光离子含量,如图2所示:

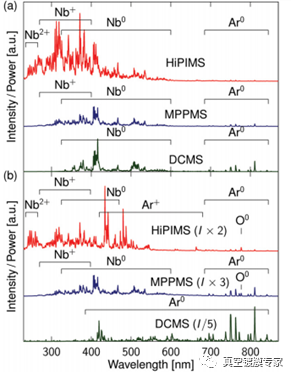

图2,不同模式下产生离子类型及含量


a)是纯Ar下,不同电源的光谱发生强度测试,HiPIMS状态下,主要为Nb+和Nb2+离子,而DC溅射,主要为Nb原子。b)在O2/Ar混合气体下,HiPIMS和DC区别基本一致,HiPIMS离化率更高;

HiPIMS在制备氧化物时,其O2进气量的范围更宽,也不容易中毒,工艺窗口更宽。产生这种现象的原因:主要是HiPIMS状态下,产生的高电压,和高峰值电流,从辉光角度,HiPIMS电源下,能获得更多含量的Nb+和氧离子,更容易生产氧化铌。

测试不同溅射模式下制备氧化铌的折射率如图3所示:

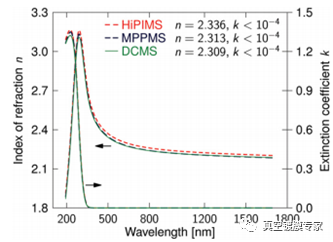

图3,不同制备方法下膜层折射率差别


不同电源制备Nb2O5薄膜不同波长的N,k值曲线;用HiPIMS制备的Nb2O5的在560nm处n值最高=2.336,而DC的最低为2.309,主要是HiPIMS制备Nb2O5的致密度高,膜层质量好,其折射率高。
